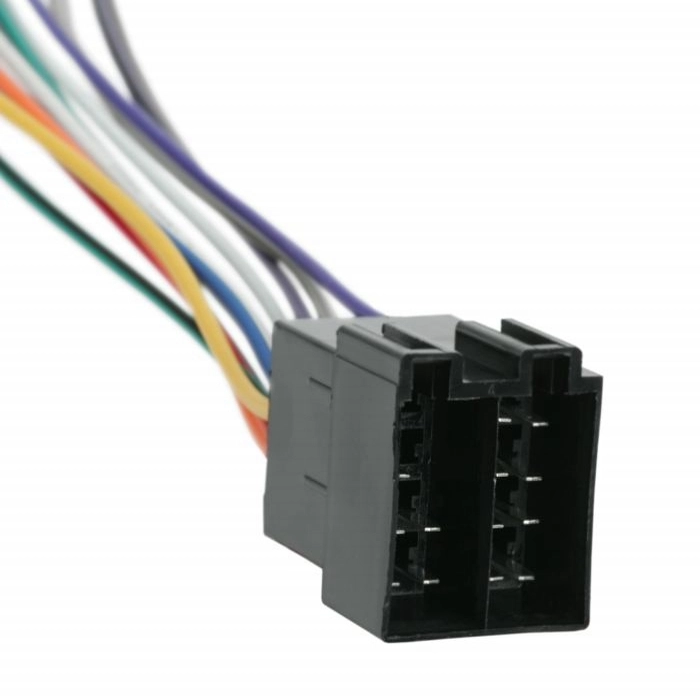

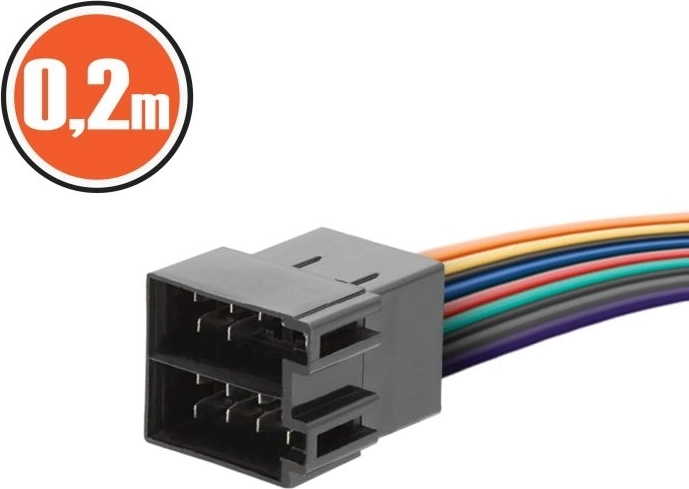

Conector ISO cu cablu de 0,2 m

Practic conector ISO pentru autoradio cu cablu de 0,2 m lungime, care permite conectarea ordonată a alimentării, difuzoarelor și a altor funcții ale sistemului audio auto.

Conectorul ISO cu un cablu scurt de 0,2 m este destinat instalării și conectării autoradioului într-un automobil. Permite conectarea firelor difuzoarelor, precum și a funcțiilor de bază de alimentare și control, inclusiv tensiunea permanentă pentru memorie, alimentarea comutată, împământarea sau antena electrică.

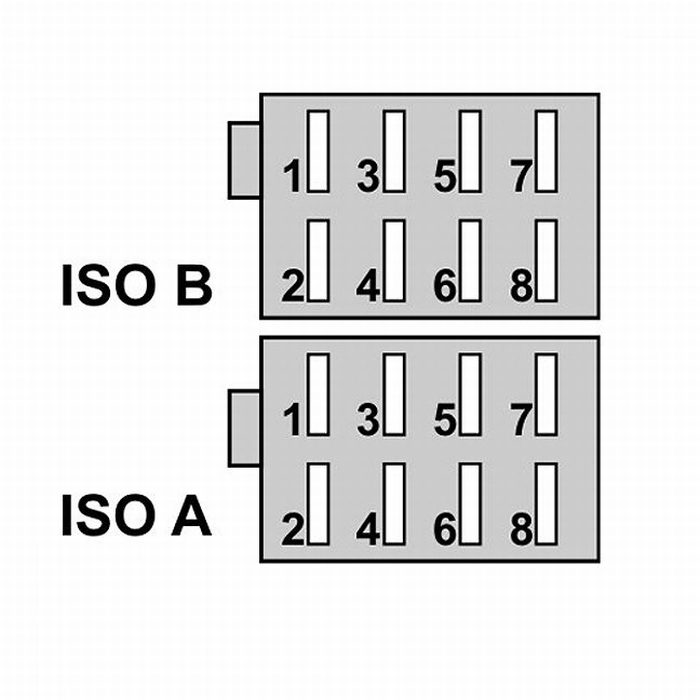

Conectarea difuzoarelor:

difuzor spate dreapta: B1 (+), B2 (-)
difuzor față dreapta: B3 (+), B4 (-)
difuzoarele spate și față stânga: conform marcajului firelor conectorului

Firele A1 și A3 nu sunt conectate. Înainte de montare, recomandăm verificarea compatibilității și a schemei concrete de conectare a conectorului în vehicul.

Specificații

Tip produs: Conector ISO pentru autoradio
Lungimea cablului: 0,2 m
A1, A3: neconectate
A2: dezactivarea sunetului telefonului
A5: antenă electrică
A6: iluminarea afișajului
A7: alimentare comutată +12 V
A8: împământare (-)
B4: alimentare permanentă de 12 V pentru memorie
