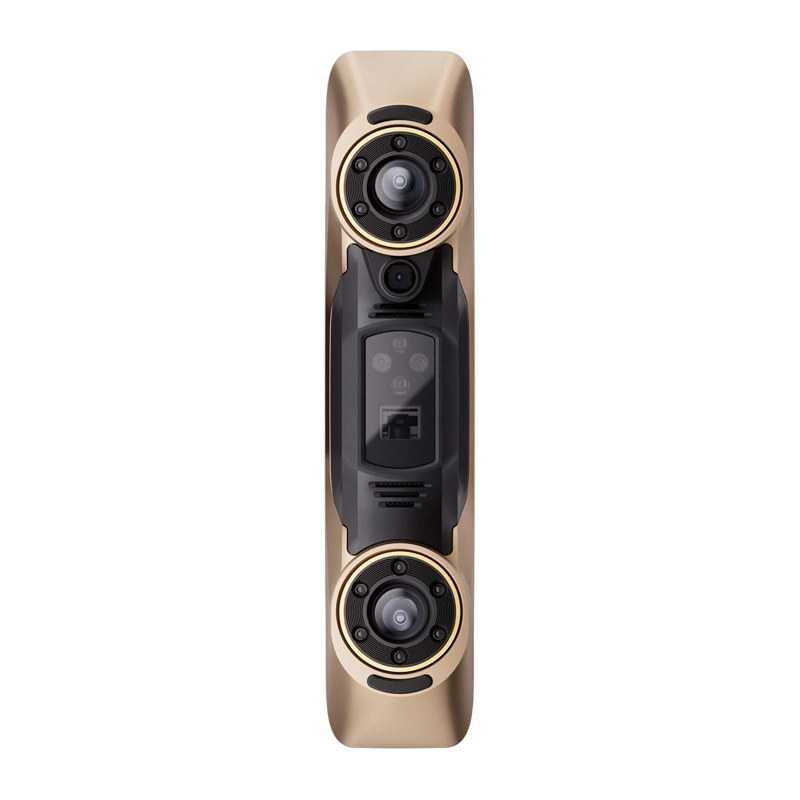

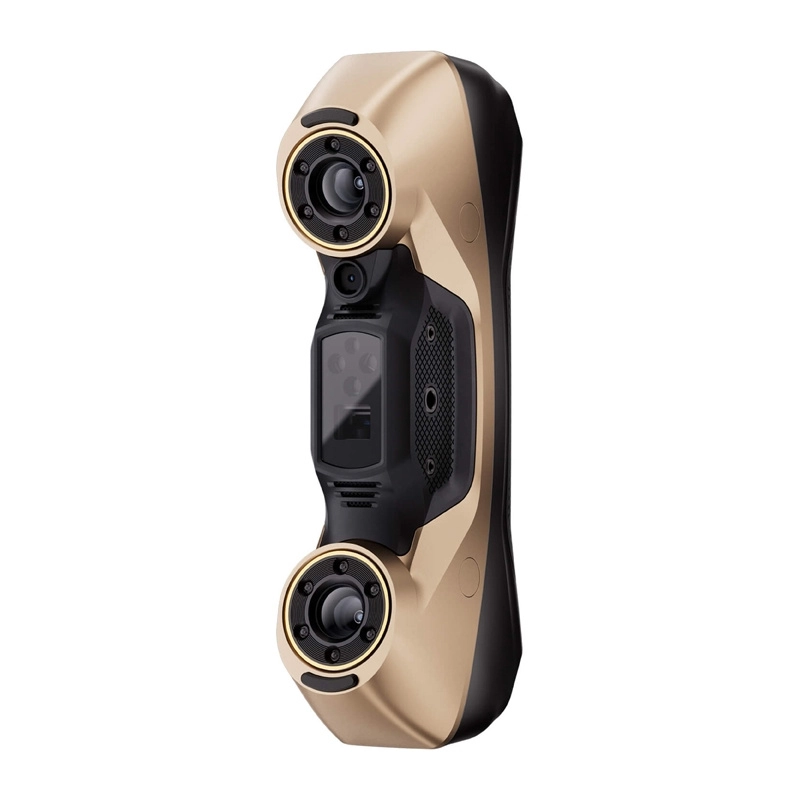

Revopoint MetroY Ultra (Ediția CMM) este un scanner 3D industrial avansat care combină lumină albastră, laser cu mai multe linii și lumină structurată pentru scanare rapidă și foarte precisă – cu precizie de până la 0,015 mm, viteză de până la 90 FPS și transfer de date în timp real prin Wi‑Fi 6. Datorită software-ului Revo Metro și Revo Measure, obțineți un flux de lucru complet, de la scanare la măsurători metrologice și controlul calității.

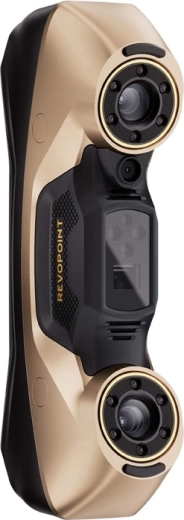

Precizie industrială și densitate mare a datelor
Combinația dintre lumina albastră, laserul cu mai multe linii și lumina structurată permite o scanare foarte precisă, cu o precizie de până la 0,015 mm și o distanță fină între puncte de până la 0,05 mm – ideală pentru verificarea dimensiunilor și digitalizarea detaliată a pieselor.

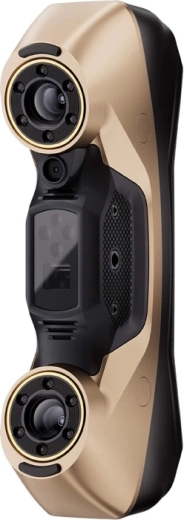

Scanare rapidă în condiții dificile
Scanați cu viteză de până la 90 FPS și capturați milioane de puncte pe secundă. Modul laser cu mai multe linii permite lucrul chiar și la iluminare de până la 100 000 lux, astfel încât scannerul face față mediului industrial și utilizării în afara laboratorului.

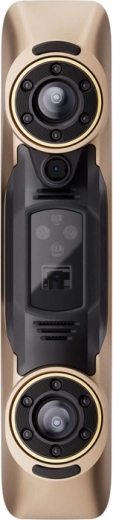

Ediția CMM: verificarea preciziei și măsurători metrologice
Ediția CMM adaugă funcții pentru verificarea preciziei cu ajutorul plăcii cu bile și măsurări, analize și rapoarte ulterioare în software-ul Revo Measure (algoritmi certificați PTB). Potrivită pentru control profesional al calității și documentarea rezultatelor.
Revopoint MetroY Ultra Ediția CMM este proiectat pentru situațiile în care contează datele precise: inginerie inversă, prototipare rapidă, producție și control profesional al calității. Scannerul se descurcă și în condiții de iluminare mai dificile (până la 100 000 lux) și, datorită densității mari a punctelor, creează modele 3D detaliate rapid și consistent.
Ediția CMM extinde dispozitivul cu funcții metrologice – permite verificarea rapidă a preciziei direct la locul de lucru cu ajutorul plăcii de calibrare cu bile și apoi o tranziție fluentă către măsurare în mediul Revo Measure (algoritmi certificați PTB). Funcționarea wireless prin Wi‑Fi 6 facilitează în plus munca în echipă și în producție.
Avantaje principale:
- Precizia unei singure capturi până la 0,015 mm și precizie volumetrică 0,015 mm + 0,04 mm × L (m)
- Scanare rapidă până la 90 FPS și până la 3 000 000 puncte/s (laser), până la 7 000 000 puncte/s (lumină structurată)
- 5 moduri de scanare pentru viteză, detaliu și găuri adânci + lumină structurată full‑field
- Wi‑Fi 6 pentru transfer de date în timp real și colaborare confortabilă
- Accesorii bogate inclusiv masă rotativă, plăci de calibrare și licență Revo Measure pe 1 an
Specificații
- Producător
- Revopoint
- Model
- MetroY Ultra
- Precizia unei capturi (variantă)
- până la 0,01 mm
- Precizia unei capturi
- până la 0,015 mm
- Precizie volumetrică
- 0,015 mm + 0,04 mm × L (m), unde L este lungimea obiectului
- Distanța între puncte
- până la 0,05 mm
- Distanța de lucru
- 200–400 mm
- Suprafața unei scanări la distanța minimă
- 152 × 138 mm la 200 mm
- Suprafața unei scanări la distanța maximă
- 332 × 276 mm la 400 mm
- Volum minim de scanare
- 10 × 10 × 10 mm
- Volum maxim de scanare
- 2 × 2 × 2 m
- Viteză de scanare
- GPU NVIDIA: până la 90 cadre pe secundă
CPU: până la 60 cadre pe secundă - Viteză de captare a punctelor
- Scanare cu mai multe linii: 3 000 000 puncte/s
Scanare cu lumină structurată: 7 000 000 puncte/s - Rezoluția camerei RGB
- 2 MP
- Procesor
- ARM quad‑core, 2,0 GHz
- Scanare în exterior
- Da (modul laser cu mai multe linii permite funcționarea în condiții de iluminare de până la 100 000 lux)
- Sursă de lumină 3D
- 34 linii albastre în cruce
15 linii albastre paralele
1 linie albastră pentru găuri adânci
Lumină structurată albastră cu 62 de linii, full‑field - Iluminare
- 12 LED-uri albastre
- Greutatea scannerului
- 450 g
- Dimensiuni (L × l × H)
- 211 × 94 × 47 mm
